УСТРОЙСТВО ДЛЯ ЧРЕСКОЖНОГО ДРЕНИРОВАНИЯ ПОЛОСТНЫХ ОБРАЗОВАНИЙ

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2221505 (13) C2
(51)  МПК 7     A61B17/34
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

(21), (22) Заявка: 2000114303/14, 07.06.2000

(24) Дата начала отсчета срока действия патента:
07.06.2000

(43) Дата публикации заявки: 20.06.2002

(46) Опубликовано: 20.01.2004

(56) Список документов, цитированных в отчете о
поиске: RU 2019200 С1, 15.09.1994. SU 380320 А, 25.07.1973. SU 305884 А, 05.08.1971. SU 520103 А, 16.08.1976.

Адрес для переписки:
300031, г.Тула, ул. 2-я Песчаная 12, кв.55, В.Г.Ившину

(71) Заявитель(и):
Ившин Владислав Геннадьевич

(72) Автор(ы):
Ившин В.Г.,
Лукичев О.Д.,
Андреев Ю.Г.

(73) Патентообладатель(и):
Ившин Владислав Геннадьевич

(54) УСТРОЙСТВО ДЛЯ ЧРЕСКОЖНОГО ДРЕНИРОВАНИЯ ПОЛОСТНЫХ ОБРАЗОВАНИЙ

(57) Реферат:

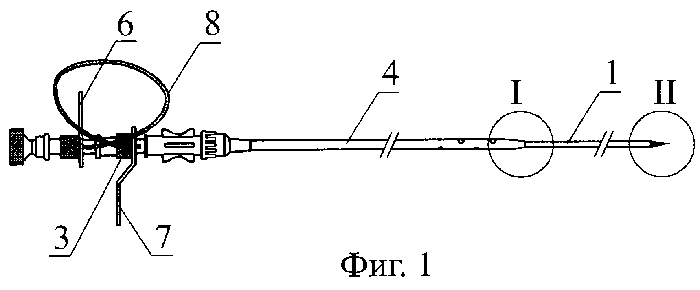

Изобретение относится к хирургическим инструментам, в частности применяемым для дренирования полостных образований, и может быть использовано в хирургических отделениях медицинских учреждений. Устройство содержит иглу с держателем, свободным рабочим концом, внутренним мандреном. На игле расположены трубка с держателем и съемная гибкая дренажная трубка с переходником. Держатель иглы соединен с держателем трубки гибкой связью. Длина связи соответствует длине свободного конца иглы. Игла выполнена с заточенным срезом рабочего конца, перпендикулярным данной оси иглы. На наружной поверхности свободного рабочего конца иглы для его визуализации при ультразвуковом контроле нанесены углубления в виде части сферы. Углубления расположены по крайней мере по одной окружности, перпендикулярной длинной оси иглы. Мандрен для визуализации при ультразвуковом контроле содержит винтовые или циркулярные нарезки. Нарезки расположены на участке стержня внутри иглы. На рабочем конце трубки выполнено утолщение, наружный диаметр которого соответствует внутреннему диаметру дренажной трубки. Утолщение взаимодействует с внутренней поверхностью рабочего конца дренажной трубки с диаметром отверстия, который соответствует наружному диаметру иглы. В результате упрощается конструкция устройства, снижается травматичность операции и снижается риск развития осложнений. 6 ил.
